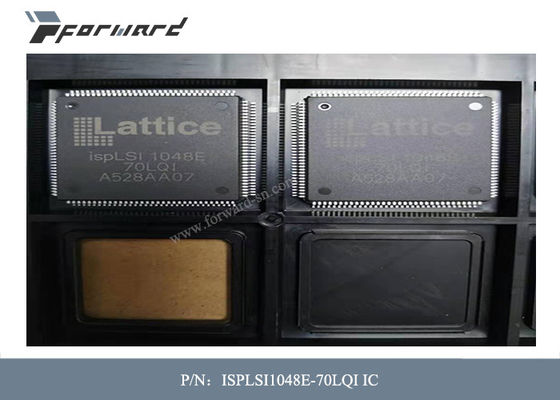

Voltaje de fuente de funcionamiento de las piezas ISPLSI1048E-70LQI de la aviación 5 V

Voltaje de fuente de funcionamiento de las piezas ISPLSI1048E-70LQI de la aviación 5 V

Descripciones de las piezas de la aviación:

El ispLSI 1048E es un dispositivo de lógica programable de alta densidad que contiene 288 registros, 96 pernos universales de la entrada-salida, 12 pernos entrados dedicados, cuatro que el reloj dedicado entró los pernos, dos pernos globales dedicados de la entrada de OE, y una piscina de encaminamiento global (GRP). El GRP proporciona la interconexión completa entre todos estos elementos.

El ispLSI 1048E ofrece 5V la programabilidad permanente del en-sistema de la lógica, así como a interconexión para proporcionar sistemas verdaderamente reconfigurables. Un superconjunto funcional de la arquitectura 1048 del ispLSI, el dispositivo del ispLSI 1048E añade dos que la nueva salida global permite los pernos y dos entradas dedicadas adicionales.

La unidad básica de lógica en el dispositivo del ispLSI 1048E es el bloque genérico de la lógica (GLB). El GLBs se etiqueta A0, A1… F7 (véase el cuadro 1). Hay un total de 48 GLBs en el dispositivo del ispLSI 1048E. Cada GLB tiene 18 entradas, Y/O programable/exclusiva O arsenal, y cuatro salidas que puedan ser configuradas para ser combinatorias o ser registradas. Las entradas al GLB vienen del GRP y de las entradas dedicadas. Todas las salidas de GLB se traen nuevamente dentro del GRP para poderlas conectar con las entradas de cualquier otro GLB en el dispositivo.

Características de las piezas de la aviación:

• LÓGICA PROGRAMABLE DE ALTA DENSIDAD

— 8.000 puertas de PLD — 96 pernos de la entrada-salida, doce entradas dedicadas

— 288 registros — Global de alta velocidad interconecta

— El bloquear entrado amplio para los contadores, las máquinas de estado, los decodificadores de dirección, el etc. rápidos.

— Pequeño tamaño de bloque de la lógica para la lógica al azar

— Funcionalmente y Pin-hacia fuera compatibles al ispLSI 1048C

• TECNOLOGÍA DEL ALTO RENDIMIENTO E2CMOS®

— fmax = 125 megaciclos de frecuencia de funcionamiento máxima

— tpd de = retraso de propagación 7,5 ns

— Entradas y salidas compatibles de TTL

— Eléctricamente Eraseable y reprogramable

— Permanente

— El 100% probado en la época de la fabricación

• IN-SYSTEM PROGRAMABLE

— En-sistema (ISP™) 5V programable solamente

— Producciones crecientes de la fabricación, reducido tiempo-toMarket y calidad del producto mejorada

— Reprograme los dispositivos soldados para una creación de un prototipo más rápida

• OFRECE la VELOCIDAD DE FÁCIL UTILIZACIÓN Y RÁPIDA del SISTEMA de PLDs CON la DENSIDAD Y la FLEXIBILIDAD de los ÓRDENES de PUERTA PROGRAMABLES del CAMPO

— El dispositivo programable completo puede combinar lógica del pegamento y diseños estructurados

— Pin Locking Capability aumentado

— El reloj dedicado cuatro entró los pernos

— Relojes síncronos y asincrónicos

— Ciénaga programable Rate Control de la salida para minimizar ruido que cambia

— Pin Placement flexible

— La piscina de encaminamiento global optimizada proporciona la interconexión global

— Opciones sin plomo del paquete

Especificaciones de las piezas de la aviación:
