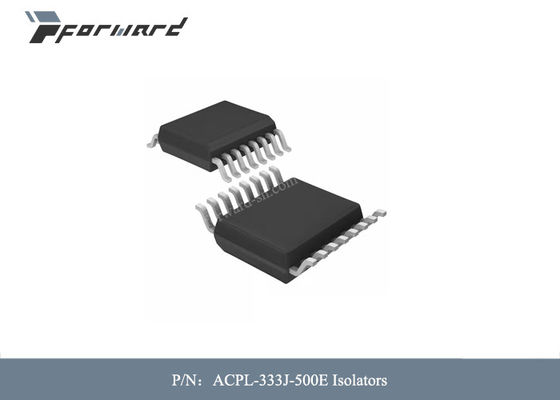

Aislamiento 5000Vrms del voltaje de los aisladores de los conmutadores de las piezas ACPL-333J-500E de la aviación

Aislamiento 5000Vrms del voltaje de los aisladores de los conmutadores de las piezas ACPL-333J-500E de la aviación



Descripciones de las piezas de la aviación:


El ACPL-333J es 2,5 avanzados a la corriente de salida, los conductores fáciles de usar, inteligentes de la puerta que hacen el acuerdo de la protección de la falta de IGBT VCE, asequible, y fácil-al instrumento. Características tales como detección integrada de VCE, bajo el cierre del voltaje (UVLO), la vuelta-apagado “suave” de IGBT, la reacción abierta aislada de la falta del colector, la fijación con abrazadera activa de Miller y reset de Autofault de proporcionar flexibilidad del diseño y la protección de circuito máximas.

El ACPL-333J contiene un AlGaAs LED. El LED ópticamente se junta a un circuito integrado con una etapa de la salida de poder. ACPL-333J se adaptan idealmente para el poder de conducción IGBTs y los MOSFETs usados en usos del inversor del control de motor. El voltaje y la corriente suministrados por estos acopladores ópticos los hacen adecuados idealmente para directamente conducir IGBTs con grados hasta 1200 V y 150 A. Para IGBTs con grados más altos, el ACPL-333J se puede utilizar para conducir una etapa discreta del poder que conduzca la puerta de IGBT. Los ACPL-333J tienen un voltaje del aislamiento de VIORM = 1414 VPEAK.

Características de las piezas de la aviación:

• 2,0 una corriente de salida máxima mínima

• retraso de propagación máximo de 250 ns sobre la gama de temperaturas

• 1.7A Miller Clamp activo. El perno de la abrazadera corto a la UVE si no utilizó

• Detección de la desaturación

• Bajo protección del cierre del voltaje (UVLO) con histéresis

• Reacción aislada colector abierto de la falta

• Vuelta-apagado “suave” de IGBT

• Reset de falta automático después del tiempo mudo fijo, 26ms típico

• Disponible en el paquete SO-16

• distorsión máxima de la anchura de pulso de 100 ns (PWD)

• rechazo de modo común mínimo de 50 kV/µs (CMR) en VCM = 1500 V

• ICC (máximo) < 5="" mA="" maximum="" supply="" current="">

• De par en par rango de operación VCC: 15 V a 30 V sobre la gama de temperaturas

• Gama de temperaturas ancha de funcionamiento: – 40°C a 105°C

• Aprobaciones de la seguridad:

Aprobación de la UL, 5000 VRMS para 1 minuto, aprobación de CSA,

Aprobación de IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK

Especificaciones de las piezas de la aviación:
