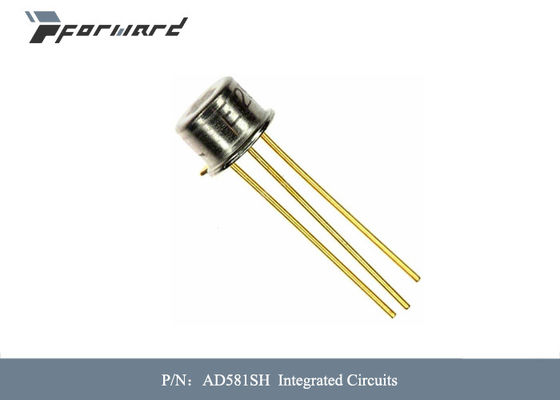

Salida del voltaje de los circuitos integrados de las piezas AD581SH de la aviación (minuto/fijado) 10V

Salida del voltaje de los circuitos integrados de las piezas AD581SH de la aviación (minuto/fijado) 10V


Descripciones de las piezas de la aviación:


El AD581 es 3 perno, temperatura compensada, monolítico, la referencia del voltaje de hueco de banda que proporciona una salida exacta 10,00 V de un nivel de introducción de datos no regulado que se extiende a partir de 12 V a 30 V. Laser que el ajuste de la oblea (LWT) se utiliza para arreglar el error inicial en +25°C así como el coeficiente de temperatura, dando por resultado el funcionamiento de la alta precisión previamente disponible solamente en híbridos costosos o módulos regulados horno. Las 5 tolerancias iniciales del error del milivoltio y 5 ppm/°C garantizaron que coeficiente de temperatura del AD581L está disponible en una referencia monolítica del voltaje.

El diseño de circuito del hueco de banda usado en el AD581 ofrece varias ventajas sobre técnicas clásicas del diodo de avería de Zener. El más importante, no se requiere ningunos componentes externos para alcanzar exactitud completa y estabilidad significativa a los sistemas de energía baja. Además, la fuente total actual al dispositivo, incluyendo el amplificador de almacenador intermediario de salida (que puede suministrar hasta 10 mA) es el μA típicamente 750. La estabilidad a largo plazo del diseño del hueco de banda es equivalente a los diodos seleccionados de la referencia de Zener.

El AD581 se recomienda para el uso como referencia para 8, 10 - o 12 mordieron los convertidores de digital a analógico (DACs) que requieren una referencia externa de la precisión. El dispositivo es también ideal para todos los tipos de exactitud mordida hasta 14 de los convertidores de analógico a digital (ADC), aproximación sucesiva o los diseños de integración, y puede ofrecer generalmente mejor rendimiento que lo proporcionada por referencias autónomas estándar.

Los AD581J, los AD581K, y los AD581L se especifican para la operación de 0°C a 70°C; los AD581S, los AD581T, y los AD581U se especifican para el −55°C a la gama de +125°C. Todos los grados se empaquetan en 3 un metal sellado herméticamente del perno TO-5 pueden.

Características de las piezas de la aviación:

• Recorte del laser de los resultados iniciales del coeficiente de la exactitud y de temperatura en errores muy bajos sobre temperatura sin el uso de componentes externos. El AD581L tiene una desviación máxima a partir de 10,000 V de ±7.25 milivoltio de 0°C a 70°C, mientras que el AD581U garantiza error total máximo de ±15 milivoltio sin ajustes externos de −55°C a +125°C.
• Porque el ajuste del laser se hace en la oblea antes de la separación en microprocesadores individuales, el AD581 es extremadamente valioso a los diseñadores híbridos para su facilidad de empleo, la falta de ajustes externos requeridos, y el alto rendimiento inherente.
• El AD581 se puede también actuar en un modo de Zener de 2 pernos para proveer de una referencia de la precisión −10 V apenas un resistor externo a la fuente no regulada. El funcionamiento en este modo es casi igual al del tipo de conexión estándar 3.
• El diseño de circuito avanzado usando el concepto del hueco de banda permite que el AD581 dé funcionamiento completo con un voltaje de entrada no regulado abajo a 13 V. Con un resistor externo, el dispositivo actúa con una fuente de hasta sólo V. 11,4 5. El AD581 está disponible en las versiones obedientes con MILSTD-883. Refiera a la ficha técnica militar para las especificaciones detalladas.

Especificaciones de las piezas de la aviación:
