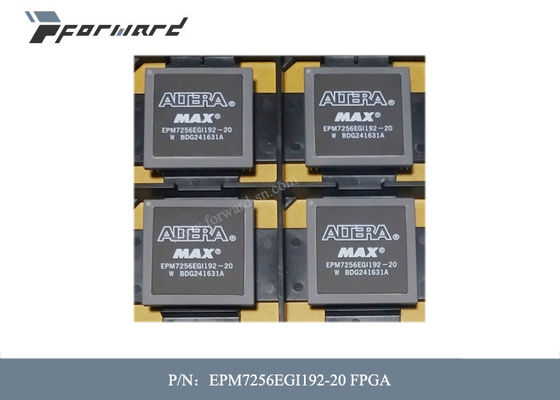

Fuente del voltaje de las piezas EPM7256EGI192-20 FPGA de la aviación - 4.5V interno ~ 5.5V

Fuente del voltaje de las piezas EPM7256EGI192-20 FPGA de la aviación - 4.5V interno ~ 5.5V

Descripciones de las piezas de la aviación:


La familia del max 7000 de alta densidad, PLDs de alto rendimiento se basa en la arquitectura de segunda generación del max de Altera. Fabricado con tecnología avanzada del Cmos, la familia EEPROM-basada del max 7000 proporciona 600 a 5.000 puertas usables, la ISP, retrasos del perno-a-perno tan rápidamente como 5 ns, y velocidades contrarias de hasta 175,4 megaciclos. Los dispositivos del max 7000S en los -5, -6, -7, y -10 grados de la velocidad así como los dispositivos del max 7000 y del max 7000E en grados de la velocidad de -5, de -6, de -7, de -10P, y de -12P cumplen con la especificación del autobús urbano del PCI del grupo de interés especial del PCI (SIG del PCI), revisión 2,2. Vea el cuadro 3 para los grados disponibles de la velocidad.

Características de las piezas de la aviación:

■Dispositivos de lógica programable de alto rendimiento, EEPROM-basados (PLDs) basados en arquitectura de segunda generación de MAX®

■programabilidad del en-sistema 5.0-V (ISP) a través del interfaz común del grupo de acción de prueba del estándar 1149,1 incorporados de IEEE (JTAG) disponible en dispositivos del max 7000S

– Conjunto de circuitos de la ISP compatible con el estándar 1532 de IEEE

■Incluye los dispositivos de 5.0-V max 7000 y los dispositivos ISP-basados 5.0-V del max 7000S

■Conjunto de circuitos incorporado de la prueba de la límite-exploración de JTAG (BST) en dispositivos de MAX7000S con 128 o más macrocells

■Familia completa de EPLD con las densidades de la lógica que se extienden de 600 a 5.000 puertas usables (véase los cuadros 1 y 2)

■5 retrasos de la lógica del perno-a-perno del ns con hasta las frecuencias contrarias 175.4-MHz (interconexión incluyendo)

■dispositivos PCI-obedientes disponibles

Especificaciones de las piezas de la aviación:
