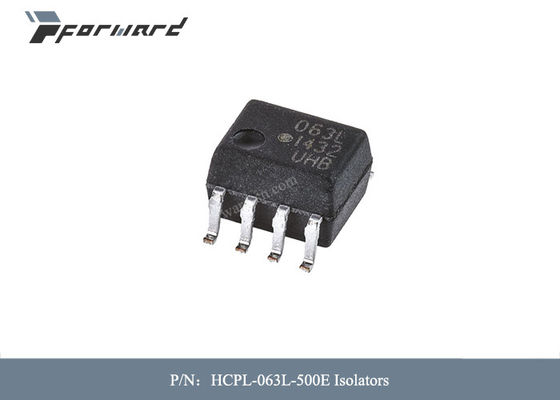

Voltaje de los aisladores de las piezas HCPL-063L-500E de la aviación - aislamiento 3750Vrms

Voltaje de los aisladores de las piezas HCPL-063L-500E de la aviación - aislamiento 3750Vrms


Descripciones de las piezas de la aviación:


Los HCPL-260L/060L/263L/063L son las puertas ópticamente juntadas que combinan un diodo electroluminoso de GaAsP y un detector de foto integrado de la alta ganancia. Permitir la entrada permite que el detector strobed. La salida del detector IC es un transistor Schottky-afianzado con abrazadera colector abierto. El escudo interno proporciona una especificación transitoria garantizada de la inmunidad del modo común de 15 kV/µs en 3.3V.

Este diseño único proporciona aislamiento del circuito máximo de la CA y de DC mientras que alcanza compatibilidad de LVTTL/LVCMOS. Los parámetros operativos de la CA y de DC del acoplador óptico se garantizan – del °C 40 al °C +85 permitiendo funcionamiento de sistema sin problemas.

Estos acopladores ópticos son convenientes para la lógica de alta velocidad que interconecta, entrada-salida que protege, como línea receptores en los ambientes que la línea convencional receptores no puede tolerar y se recomienda para el uso en extremadamente tierra alta o ambientes de ruido inducidos.

Características de las piezas de la aviación:

• Voltajes de fuente duales 3.3V/5V

• Bajo consumo de energía

• rechazo de modo común mínimo de 15 kV/µs (CMR) en VCM = 1000 V

• Velocidad: 15 Mbj de típico

• LVTTL/LVCMOS compatible

• Capacidad actual baja de entrada: 5 mA

• Funcionamiento garantizado de la CA y de DC sobre temperatura: – °C 40 al °C +85

• Disponible en la INMERSIÓN de 8 pernos, SOIC-8

• Salida de Strobable (productos del monocanal únicos)

• Aprobaciones de la seguridad: UL, CSA, EN 60747-5-5 DE IEC/EN/DIN

Especificaciones de las piezas de la aviación:
