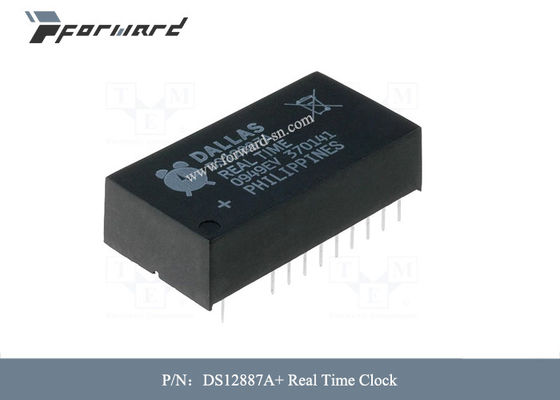

Talla 114 B de la memoria del reloj en tiempo real RTC de las piezas DS12887A+ de la aviación

Talla 114 B de la memoria del reloj en tiempo real RTC de las piezas DS12887A+ de la aviación

Descripciones de las piezas de la aviación:

Los relojes en tiempo real DS12885, DS12887, y DS12C887 (RTC) se diseñan para ser reemplazos directos para el DS1285 y el DS1287. Los dispositivos proveen de un reloj en tiempo real/de un calendario, de una alarma de la hora, de tres interrupciones maskable una salida común de la interrupción, de una onda cuadrada programable, y de 114 bytes de RAM estático batterybacked (113 bytes en el DS12C887 y el DS12C887A). El DS12887 integra un cristal de cuarzo y una fuente de energía del litio en 24 paquetes encapsulados perno de la INMERSIÓN. El DS12C887 añade un byte del siglo en la dirección 32h. Para todos los dispositivos, la fecha al final del mes se ajusta automáticamente por meses con más poco de 31 días, incluyendo la corrección por años bisiestos. Los dispositivos también actúan en formato de 24 horas o de 12 horas con un indicador de AM/PM. Un circuito temperatura-compensado precisión supervisa la situación de VCC. Si se detecta un apagón primario, el dispositivo cambia automáticamente a una fuente de reserva. Una batería de la moneda-célula del litio se puede conectar con el perno de la entrada de VBAT en el DS12885 para mantener la operación de hora y de la fecha cuando el poder primario está ausente. El dispositivo está alcanzado a través de un interfaz byte-ancho multiplexado, que apoya los modos de Intel y de Motorola.

Características de las piezas de la aviación:

* reemplazo de la reunión informal para IBM EN el reloj/el calendario del ordenador

* El RTC cuenta los segundos, minutos, horas, día, fecha,

Mes, y año con la remuneración del año bisiesto hasta el 2099

* binario o representación del tiempo del BCD

* 12-hora o reloj de 24 horas con la est y el P.M. en modo de la 12-hora

* opción del horario de verano

* sincronización a elección del autobús de Intel o de Motorola

* interconectado con software como 128 RAM Locations

* 14 bytes de reloj y de registros de control

* 114 bytes de RAM de fines generales, Batería-apoyado (113 bytes en el DS12C887 y el DS12C887A)

* RAM Clear Function (DS12885, DS12887A, y DS12C887A)

* salida de la interrupción con tres independientemente banderas de interrupción de Maskable

* alarma de la hora una vez por en segundo lugar a una vez por día

* tarifas periódicas de 122μs a 500ms

* bandera del ciclo de la actualización del Fin-de-reloj

* salida programable de la Cuadrado-onda

* Poder-fracaso automático detectar y cambiar el conjunto de circuitos

* paquete superficial opcional o 32-Pin TQFP (DS12885) del soporte de 28-Pin PLCC

* paquete encapsulado opcional de la INMERSIÓN (EDIP) con el cristal y la batería integrados (DS12887, DS12887A, DS12C887, DS12C887A)

* gama de temperaturas industrial opcional disponible

* laboratorio de los suscriptores (UL) reconocido.

Especificaciones de las piezas de la aviación:
