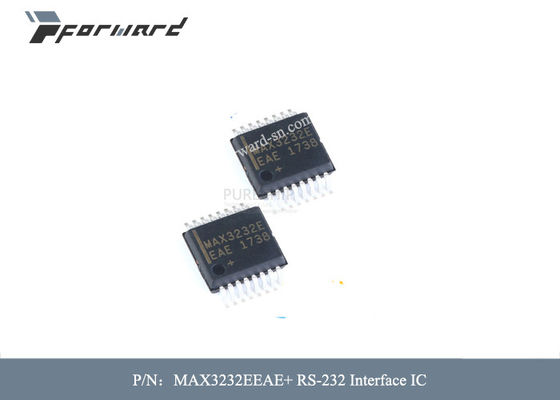

Las piezas de la aviación de MAX3232EEAE+ RS-232 interconectan el voltaje de fuente de IC - 5,5 V máximos

Voltaje de fuente de IC del interfaz de las piezas MAX3232EEAE+ RS-232 de la aviación - 5,5 V máximos

Descripciones de las piezas de la aviación:

Los MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E las comunicaciones EIA/TIA-232 y V.28/V.24 de +3.0V-powered interfaz los dispositivos para ofrecer el bajo consumo de energía, altas capacidades de la dato-tarifa, y la protección aumentada de la electrostático-descarga (ESD). La estructura aumentada del ESD protege todas las salidas del transmisor y entradas del receptor a ±15kV usando descarga de la distancia del IEC 1000-4-2, a ±8kV usando la descarga del contacto del IEC 1000-4-2 (±9kV para MAX3246E), y a ±15kV usando el modelo del cuerpo humano. Los pernos de la lógica y de la entrada-salida del receptor del MAX3237E se protegen a los estándares antedichos, mientras que los pernos de la salida del transmisor se protegen a ±15kV usando el modelo del cuerpo humano.

Una etapa de salida de transmisor propietaria del bajo-marginado entrega el funcionamiento verdadero RS-232 de un +3.0V a la fuente de alimentación de +5.5V, usando una bomba de carga dual interna. La bomba de carga requiere solamente cuatro pequeños condensadores 0.1μF para la operación de una fuente de +3.3V. Cada dispositivo garantiza la operación a los índices de datos de 250kbps mientras que mantiene los niveles de producción RS-232. La operación de las garantías de MAX3237E en 250kbps en el modo de funcionamiento normal y 1Mbps en el modo de funcionamiento de MegaBaud™, mientras que mantiene niveles de producción de RS-232-compliant.

Los MAX3222E/MAX3232E tienen dos receptores y dos transmisores. El MAX3222E ofrece un modo del cierre 1μA que reduzca el consumo de energía en sistemas portátiles con pilas. Los receptores de MAX3222E siguen siendo activos en modo del cierre, permitiendo la supervisión de dispositivos externos mientras que consumen solamente 1μA de la fuente actual. Los MAX3222E y los MAX3232E son perno, paquete, y funcionalmente compatibles con el estándar industrial MAX242 y MAX232, respectivamente.

Los MAX3241E/MAX3246E son puertos serie completos (tres conductores/cinco receptores) diseñados para los ordenadores del cuaderno y de subnotebook. El MAX3237E (cinco conductores tres receptores) es ideal para los usos periféricos que requieren transferencia de datos rápida. Estos dispositivos ofrecen un modo del cierre en el cual todos los receptores sigan siendo activos, mientras que consume solamente 1μA (MAX3241E/MAX3246E) o 10nA (MAX3237E).

Los MAX3222E, los MAX3232E, y los MAX3241E están disponibles en ahorro de espacio los paquetes ASÍ PUES, de SSOP, de TQFN y de TSSOP. El MAX3237E se ofrece en un paquete de SSOP. El MAX3246E se ofrece en el ultra-pequeño paquete de 6 x 6 UCSP™.

Características de las piezas de la aviación:

• Para los usos Espacio-obligados
• • MAX3228E/MAX3229E: ±15kV ESD-protegió,
• +2.5V a +5.5V, transmisores-receptores RS-232 en UCSP
• Para los usos del cable de baja tensión o de datos
• • MAX3380E/MAX3381E: +2.35V a +5.5V, 1μA,
• 2Tx/2Rx, transmisores-receptores RS-232 con ±15kV
• • Pernos ESD-protegidos de la entrada-salida y de la lógica

Especificaciones de las piezas de la aviación:
