Tarjeta de procesamiento de imagen FWD-2.0 RK3588 con codificación de video 8K 6 TOPS NPU y entrada de video de doble canal para cámaras infrarrojas

  • FWD-2.0 RK3588 Image Processing Board with 8K Video Encoding 6 TOPS NPU and Dual-Channel Video Input for Infrared Cameras
Lugar de origen Porcelana
Nombre de la marca Forward
Número de modelo FWD-2.0 RK3588
Cantidad de orden mínima 1
Tiempo de entrega 5-8 días laborables
Condiciones de pago T/T
Capacidad de la fuente 10000/año
Datos del producto
Resaltar

Placa de procesamiento de imágenes RK3588

,

Tarjeta de codificación de vídeo 8K

,

placa de entrada de vídeo de cámara infrarroja
Deja un mensaje
Descripción de producto
FWD-2.0 RK3588 Tabla de procesamiento de imágenes rentable
Placa de procesamiento de imágenes integrada para cámaras infrarrojas / cámaras térmicas
Resumen del producto

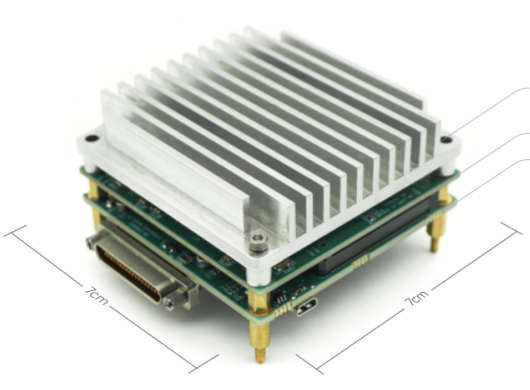

Esta placa de procesamiento de imagen integrada mide 70 × 70 × 17 mm y consta de una placa de procesador principal (SOM) y una placa portadora de procesamiento de imagen.La placa central cuenta con el procesador RK3588 de Rockchip, construido en un proceso LP de 8nm., con una CPU de 64 bits de octa núcleo basada en la arquitectura Cortex-A76+A55 y una frecuencia principal de hasta 2,4 GHz.Integra una NPU de IA capaz de entregar 6 TOPS de potencia de computación y admite marcos de aprendizaje profundo convencionales.
La placa integra entradas de doble canal para video digital SDI y video analógico PAL, al tiempo que admite salida de video SDI y salida de video de red.permite una transmisión de datos de vídeo estable y eficiente para sistemas de visión integrada de alto rendimientoEl producto ha completado la adaptación del controlador principal bajo el entorno Linux (Ubuntu RootFS), lo que permite el desarrollo directo de la capa de aplicación.
Aplicaciones
Con el despliegue de varias aplicaciones o programas de software algorítmicos, esta placa de procesamiento de imágenes sirve como un componente central integrado en dispositivos como buscadores, pods,con una capacidad de carga superior a 300 W,, que facilita la observación del objetivo, la orientación y el reconocimiento.
Características clave
  • Captura de video digital de SDI:Equipado con capacidad de captura de señal de video digital SDI
  • Captura de vídeo analógico PAL:Equipado con capacidad de captura de señal de vídeo analógica PAL
  • Comunicación en serie:Equipados con capacidad de comunicación en serie
  • Comunicación en red:Equipados con capacidad de comunicación en red
  • Interfaz y expansión tipo-C:Características Interfaz de tipo C que admite USB 3.1 y expansión periférica para operaciones del sistema de escritorio
  • Salida HDMI:Equipado con capacidad de salida HDMI
  • Entorno de ejecución de inferencia de IA:Entorno de ejecución de inferencia de IA incorporado con arquitectura de tres núcleos y potencia de cómputo de 6 TOPS; admite múltiples precisiones de datos, incluidas INT4, INT8, INT16, FP16, BF16 y TF32
  • Codificación de vídeo:Soporta la codificación de vídeo en formatos como H.265 y H.264
Configuración del hardware básico
Configuración Especificaciones
Procesador Rockchip RK3588: arquitectura de 64 bits de octa núcleo (4x Cortex-A76 + 4x Cortex-A55)
NPU 6 potencia de cálculo TOPS, arquitectura de tres núcleos, soporta INT4/INT8/INT16/FP16/BF16/TF32
La GPU ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3 y también para el desarrollo de aplicaciones de código abierto.2Vulkan 1.1/1. ¿Qué quieres decir?2, OpenCL 1.1/1.2/2.0, Módulo de aceleración de imagen 2D de alto rendimiento incorporado
Productos multimedia Apoya la decodificación de video H.265/H.264/AV1/VP9/AVS2 hasta 8K@60FPS; Apoya la codificación de video H.264/H.265 hasta 8K@30FPS
Memoria RAM 8 GB LPDDR4X
Almacenamiento incorporado 64GB eMMC
Ampliar el almacenamiento Ranura para tarjetas SD estándar, admite hasta 128 GB
Interfaz de alta velocidad Apoya PCIe 3.0 / PCIe 2.0 / Tipo-C / USB 3.1 / USB 2.0
Interfaces de hardware
Interfaz Especificaciones Descripción
Fuente de alimentación La luz de la corriente continua será de 12 V ± 1 V Corriente máxima de funcionamiento 1.2A, uso típico alrededor de 0.5A; suministrado a través de un conector en miniatura
Entrada de vídeo 1* DPI Entrada de vídeo digital, resolución máxima de 1920x1080 a 60 fps, con conectores RF de tipo MCX
Entrada de vídeo 1* PAL Entrada de vídeo analógica, 720x576 @ 25fps, utilizando conectores RF de tipo MCX
Entrada de vídeo 1 * SDI 3G-SDI, HD-SDI
Salida de vídeo 2* HDMI Microinterfaz
El Internet 1* Ethernet Puerto Ethernet de negociación automática de Gigabit, utilizando un conector en miniatura de 1.25.
El USB 1 * USB 3.1 Tipo C
Puerto de serie 3 * RS422
1* RS232		 Tasa de transmisión por defecto: 115.200 bps
UART
Especificaciones del tablero
FWD-2.0 RK3588 Image Processing Board dimensions schematic diagram FWD-2.0 RK3588 Image Processing Board hardware interfaces diagram
Dimensiones de la instalación: 70 mm (L) × 70 mm (W) (excluidos los conectores); altura no superior a 34 mm (incluido el disipador de calor).Las interfaces de hardware se muestran en la Figura 2.
Adaptabilidad al medio ambiente
Temperatura de funcionamiento: -40°C a +60°C
Apoyo para el desarrollo de software
Este producto ha completado la adaptación y verificación de todos los controladores periféricos básicos basados en el sistema Linux (equipado con el sistema de archivos Ubuntu por defecto).Los usuarios pueden llevar a cabo directamente el desarrollo de la capa de aplicación utilizando llamadas estándar del sistema sin problemas complejos de controlador de bajo nivel.
Software de controlador
  • Los controladores del procesador principal:Gestión de energía adaptada, reloj, interrupción y controladores DMA de RK3588, asegurando una programación eficiente de la potencia de computación de la CPU y la NPU
  • Los controladores de entrada de vídeo:
    • El conductor del SDI:Chip de receptor de vídeo digital adaptado, que admite la captura y sincronización estables de señales SDI de alta definición
    • El conductor PAL:Chip de decodificación de vídeo analógico adaptado y alineación de tiempo completada para la interfaz BT.656, proporcionando nodos de dispositivos estándar V4L2
  • El controlador de salida de vídeo:Chip de transmisor SDI adaptado y controladores de dispositivos de visualización proporcionados, que admiten transmisión y visualización de fotogramas de vídeo
  • El controlador de interfaz de red:Ethernet adaptativo Gigabit, que admite la transmisión de video en red (RTSP) y el control remoto de comandos
  • Los controladores de la interfaz de comunicación:Interfaces integradas adaptadas que incluyen UART, I2C y GPIO para el control directo e interacción de datos con dispositivos externos
Captura de video
La placa integra dos tipos de interfaces de entrada de vídeo para satisfacer diferentes requisitos de conexión de sensores:
  • Entrada de vídeo digital SDI:El controlador adaptado al serializador/deserializador (SerDes) correspondiente, que proporciona una interfaz V4L2 estándar para la adquisición de datos de fotogramas de imagen
  • Entrada de vídeo analógico PAL:Soporta entrada de infrarrojos analógicos (IR) con un chip de decodificación de vídeo analógico adaptado para la conversión de señales y el procesamiento de marcos V4L2
Entrada de vídeo Especificaciones de recogida Espacio de color
Cámara de luz visible 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps Se aplican los siguientes requisitos:
Cámara de infrarrojos 720x576@25fps El RGB24
Despliegue del algoritmo
Integra una NPU de arquitectura tri-core que admite operaciones híbridas INT4/INT8/INT16/FP16 para tareas de visión complejas, incluida la detección, clasificación y seguimiento de objetos.Proporciona la API de tiempo de ejecución RKNN para cargar modelos RKNN, gestión de entradas/salidas y ejecución de cálculos de inferencia en NPU.
Se proporcionan ejemplos de algoritmos de ejecución para un inicio rápido:
  • Detección de objetos:Ejemplo de implementación de YOLOv5 para la detección de objetos en tiempo real en flujos de video capturados
  • Seguimiento de objetos:Ejemplos de algoritmos integrados de seguimiento para el control de circuito cerrado basados en datos de distancia de error
  • Integración con las transmisiones de vídeo:Ejemplo de programa que demuestra la alimentación de marcos de imagen en NPU para la inferencia y superposición de resultados a través de la función OSD
Nota: Los ejemplos sirven únicamente como guía de ingeniería; no se garantiza el rendimiento ni la eficacia de los algoritmos.
Lista de verificación de la entrega del producto
- No, no es así. Sustancias Cuota del año En el caso de la
1 Tarjeta de procesamiento de imágenes 1 juego
2 El disipador 1 piezas
3 Cable de alimentación 1 juego Modelo de conexión: J30JZLN37ZKWA000
El modelo de enchufe: J30JZ/XN37TJCAL01
(Incluye enchufe con alambre de plomo de 200 mm)
Cable de serie
Cable de red
4 Cable de micro USB 2 piezas Se utiliza para el destello del controlador
5 Cable de entrada de vídeo 2 piezas MCX-J3 Ángulo recto para BNC Adaptador masculino, 50Ω, 400mm
6 Cable de salida de vídeo 1 piezas MCX-J3 Ángulo recto para BNC Adaptador masculino, 50Ω, 400mm
7 Cables de tipo C 1 piezas Para adaptadores USB
8 Cable HDMI 1 piezas Microinterfaz
9 Manual del usuario 1 Archivos digitales (incluido el código fuente de muestra)
10 Certificado de conformidad 1 Documentos en papel
