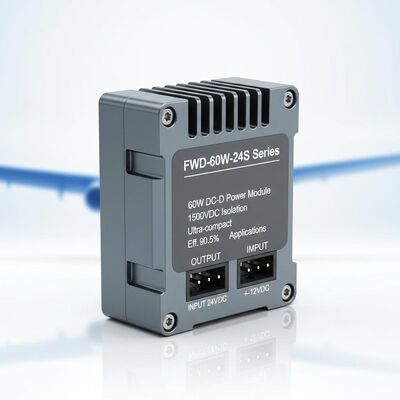

FWD-60W-24S Serie 60W DC-DC módulo de alimentación con aislamiento 1500VDC, tamaño ultra-compacto y alta eficiencia 90,5% para aplicaciones de aviación

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
Lugar de origen Porcelana
Nombre de la marca Forward
Número de modelo Serie FWD-60W-24S
Cantidad de orden mínima 1
Tiempo de entrega 5-8 días laborables
Condiciones de pago LC, T/T
Capacidad de la fuente 10000/año
Datos del producto
Entrada (VCC) 9~40V Tamaño 35,4 × 25,1 × 12,7 mm
Ciclo de temperatura -55～ + 125℃, 10 veces peso 31g
método de enfriamiento Convección, refrigeración por aire forzado, conducción. Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho
Resaltar

Módulo de Potencia DC-DC de 1500VDC

,

Módulo de alimentación CC-CC de tamaño ultracompacto

,

Módulo de Potencia DC-DC para Aplicaciones de Aviación
Deja un mensaje
Descripción de producto
Serie FWD-60W-24S Módulo de Potencia DC-DC de 60W
Serie FWD-60W-24S Módulo de Potencia DC-DC de 1/16 BRICK de 60W con aislamiento de 1500VDC y diseño ultracompacto para aplicaciones aeroespaciales exigentes.
Características Principales
  • Alta Eficiencia: 90.5%
  • Potencia Máxima de Salida: Hasta 60W
  • Aislamiento Entrada/Salida: 1500VDC
  • Tamaño ultracompacto: 35.4 × 25.1 × 12.7 mm
  • Alta fiabilidad: Sin condensadores electrolíticos internos de Aluminio y Tantalio
  • Protección contra sobrecorriente, sobretensión y cortocircuito
  • Aplicaciones: Control industrial, radar, control de tiro, embarcado en misiles, sistemas de comunicación
Especificaciones del Modelo
Modelo Entrada (VDC) Salida (VDC) Corriente de Salida Onda Pico a Pico (Ripple) Eficiencia Tamaño
WBDC60W-24S3R3 9-40V 3.3V 12A 80mV 87.5% 35.4*25.1*12.7
WBDC60W-24S05 9-40V 5V 12A 80mV 88% 35.4*25.1*12.7
WBDC60W-24S06 9-40V 6V 10A 80mV 88% 35.4*25.1*12.7
WBDC60W-24S08 9-40V 8V 7.5A 100mV 89% 35.4*25.1*12.7
WBDC60W-24S12 9-40V 12V 5A 100mV 90.5% 35.4*25.1*12.7
WBDC60W-24S15 9-40V 15V 4A 100mV 90% 35.4*25.1*12.7
WBDC60W-245S24 9-40V 24V 2.5A 100mV 88.5% 35.4*25.1*12.7
WBDC60W-24S28 9-40V 28V 2.14A 100mV 88.5% 35.4*25.1*12.7
WBDC60W-24S32 9-40V 32V 1.87A 200mV 89% 35.4*25.1*12.7
WBDC60W-24S36 9-40V 36V 1.66A 200mV 89% 35.4*25.1*12.7
WBDC60W-24S48 9-40V 48V 1.25A 200mV 88.5% 35.4*25.1*12.7
Todos los datos se prueban a +25°C a menos que se especifique lo contrario, bajo entrada/salida nominal, carga completa y carga resistiva pura.
Contáctenos para requisitos de voltaje de salida personalizados.
Los modelos con el sufijo "N" indican lógica negativa, configuración de brida-R.
Reglas de nomenclatura de sufijo más-M (activación de -55 grados): N-R-M
Parámetros de Entrada
Parámetro de Entrada Observación Mín Típico Máx Unidad
Rango de voltaje de entrada 24Vin 9 24 40 VDC
Voltaje de sobretensión de entrada Transitorio (1s)

50 VDC
Voltaje de encendido
7.6 8.2 9 VDC
Voltaje de apagado
6.7 7 8 VDC
Corriente de entrada sin carga Salida sin carga 24Vin
65
mA
Filtrado de entrada/salida Tipo π
Multinivel

Lógica de habilitación Lógica positiva: Encendido (pin de habilitación abierto), Apagado (pin de habilitación cortocircuitado)
Lógica negativa: Apagado (pin de habilitación abierto), Encendido (pin de habilitación cortocircuitado)



Especificaciones Generales
Especificación General Observación Mín Típico Máx Unidad
Voltaje de aislamiento de entrada/salida
1500

VDC
Voltaje de aislamiento de entrada/carcasa
1500

VDC
Voltaje de aislamiento de salida/carcasa
500

VDC
Resistencia de aislamiento DC500V 100

MΩ
Frecuencia de conmutación
240 330 350 kHz
Temperatura de trabajo
-40
100 °C
Temperatura de almacenamiento
-55
125 °C
Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho



Tamaño

35.4 * 25.1 * 12.7
mm
Método de enfriamiento Convección, enfriamiento por aire forzado, conducción



Peso

31
g
Estándares de Pruebas de Selección
Proyecto de Prueba Método Condición de Prueba Grado Industrial Grado
Inspección visual interna GJB548B, 2017.1
100% 100%
Almacenamiento a alta temperatura GJB150.3A +125°C, 48h
100%
Almacenamiento a baja temperatura GJB150.3A -55°C, 48h
100%
Ciclo de temperatura GJB548B, 1010.1 -55～+125°C, 10 veces
100%
Prueba de voltaje intermedio - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48h Verificación aleatoria 100%
Prueba eléctrica final Especificación del producto -40°C, +25°C, +85°C (Tc) 100% 100%
Inspección visual externa GJB548B, 2009.1
100% 100%

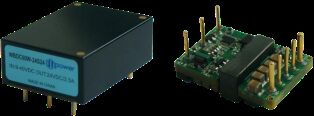

Dimensiones Físicas
Tamaño: 33.2mm (largo) × 22.8mm (ancho) × 9.1mm (alto)
FWD-60W-24S Serie 60W DC-DC módulo de alimentación con aislamiento 1500VDC, tamaño ultra-compacto y alta eficiencia 90,5% para aplicaciones de aviación 0
Configuración de Pines
Pin Símbolo Función
1 Vi- Entrada negativa
2 EN Extremo de control
3 Vi+ Entrada positiva
4 Vo+ Salida positiva
5 S+ Extremo de detección positivo
6 Trim Extremo de ajuste de voltaje
7 S- Extremo de detección negativo
8 Vo- Salida negativa
