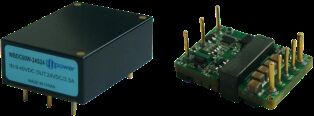

FWD-60W-48S Módulo de alimentación de CC que ofrece aislamiento de 1500 VDC Tamaño ultracompacto adecuado para aplicaciones de aviación

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Lugar de origen Porcelana
Nombre de la marca Forward
Número de modelo Serie FWD-60W-48S
Cantidad de orden mínima 1
Tiempo de entrega 5-8 días laborables
Condiciones de pago LC, T/T
Capacidad de la fuente 10000/año
Datos del producto
Entrada (VCC) 18 ~ 75V Tamaño 35,4 × 25,1 × 12,7 mm
Ciclo de temperatura -55～ + 125℃, 10 veces peso 31g
método de enfriamiento Convección, refrigeración por aire forzado, conducción. Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho
Resaltar

Módulo de alimentación de corriente continua de 60 W

,

Aplicaciones a la aviación Módulo de alimentación en CC
Deja un mensaje
Descripción de producto
Serie FWD-60W-48S 1/16 BRICK SERIE DE POTENCIA 60W MÓDULO DE POTENCIA DC-DC
Características Principales
  • Alta Eficiencia: 90%
  • Potencia Máxima de Salida: Hasta 60W
  • Aislamiento de Entrada/Salida: 1500VDC
  • Tamaño ultra compacto: 35.4 * 25.1 * 12.7 mm
  • Alta fiabilidad: Sin condensadores electrolíticos de aluminio y tántalo internos
  • Protección contra sobrecorriente, sobretensión y cortocircuito
  • Aplicaciones: Control industrial, radar, control de fuego, embarcado en misiles, sistemas de comunicación
Especificaciones del Modelo
Modelo Entrada (VDC) Salida (VDC) Corriente de Salida Ripple Vp-p Eficiencia Tamaño
FWD-60W-48S3R3 18-75V 3.3V 12A 80mV 87% 35.4*25.1*12.7
FWD-60W-48S05 18-75V 5V 12A 80mV 88% 35.4*25.1*12.7
FWD-60W-48S06 18-75V 6V 10A 80mV 88% 35.4*25.1*12.7
FWD-60W-48S08 18-75V 8V 7.5A 100mV 88.50% 35.4*25.1*12.7
FWD-60W-48S12 18-75V 12V 5A 100mV 90% 35.4*25.1*12.7
FWD-60W-48S15 18-75V 15V 4A 100mV 90% 35.4*25.1*12.7
FWD-60W-48S24 18-75V 24V 2.5A 100mV 89% 35.4*25.1*12.7
FWD-60W-48S28 18-75V 28V 2.14A 100mV 89% 35.4*25.1*12.7
FWD-60W-48S48 18-75V 48V 1.25A 200mV 89% 35.4*25.1*12.7
Notas Importantes
Todos los datos se prueban a +25°C a menos que se especifique lo contrario, bajo entrada/salida nominal, carga completa y carga resistiva pura.
Contáctenos para requisitos de voltaje de salida personalizados.
Los modelos con sufijo "N" indican lógica negativa, configuración de brida-R.
Reglas de nomenclatura de sufijo más-M (activación de -55 grados): N-R-M
Parámetros de Entrada
Parámetro de Entrada Observación Mín Típico Máx Unidad
Rango de voltaje de entrada 48Vin 18 48 75 VDC
Voltaje de sobretensión de entrada Transitorio (1s)

80 VDC
Voltaje de encendido
16.5 17.2 18 VDC
Voltaje de apagado
16.3 16.7 17 VDC
Corriente de entrada sin carga Salida sin carga 48Vin
50
mA
Filtrado de entrada/salida Tipo π Multinivel
Lógica de habilitación Lógica positiva: Encendido (pin de habilitación abierto), Apagado (pin de habilitación cortocircuitado)
Lógica negativa: Apagado (pin de habilitación abierto), Encendido (pin de habilitación cortocircuitado)

Especificaciones Generales
Especificación General Observación Mín Típico Máx Unidad
Voltaje de aislamiento de entrada/salida
1500

VDC
Voltaje de aislamiento de entrada/carcasa
1500

VDC
Voltaje de aislamiento de salida/carcasa
500

VDC
Resistencia de aislamiento DC500V 100

MΩ
Frecuencia de conmutación
280 330 350 kHz
Temperatura de trabajo
-40
100 °C
Temperatura de almacenamiento
-55
125 °C
Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho

Tamaño
35.4 * 25.1 * 12.7 mm
Método de enfriamiento Convección, enfriamiento por aire forzado, conducción

Peso
31 g
Estándares de Pruebas de Selección
Proyecto de Prueba Método Condición de Prueba Grado Industrial Grado
Inspección visual interna GJB548B, 2017.1
100% 100%
Almacenamiento a alta temperatura GJB150.3A +125°C, 48h
100%
Almacenamiento a baja temperatura GJB150.3A -55°C, 48h
100%
Ciclo de temperatura GJB548B, 1010.1 -55～+125°C, 10 veces
100%
Prueba de voltaje intermedio - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48h Muestreo aleatorio 100%
Prueba eléctrica final Especificación del producto -40°C, +25°C, +85°C (Tc) 100% 100%
Inspección visual externa GJB548B, 2009.1
100% 100%
Dimensiones Físicas
Tamaño: 33.2mm (largo) * 22.8mm (ancho) * 9.1mm (alto)
FWD-60W-48S Módulo de alimentación de CC que ofrece aislamiento de 1500 VDC Tamaño ultracompacto adecuado para aplicaciones de aviación 0
Configuración de Pines
Pin Símbolo Función
1 Vi- Entrada negativa
2 EN Extremo de control
3 Vi+ Entrada positiva
4 Vo+ Salida positiva
5 S+ Extremo de detección positivo
6 Trim Extremo de ajuste de voltaje
7 S- Extremo de detección negativo
8 Vo- Salida negativa
