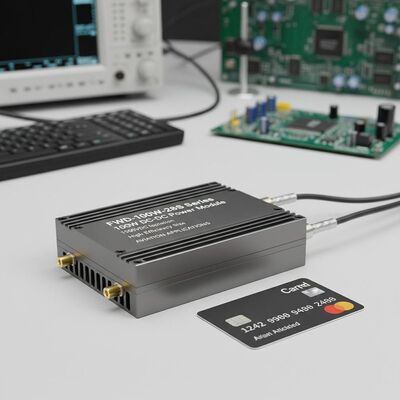

FWD-100W-28S Serie 100W DC-DC módulo de energía con aislamiento 1500VDC y tamaño ultra-compacto para aplicaciones de aviación

  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
Lugar de origen Porcelana
Nombre de la marca Forward
Número de modelo Serie FWD-100W-28S
Cantidad de orden mínima 1
Tiempo de entrega 5-8 días laborables
Condiciones de pago LC, T/T
Capacidad de la fuente 10000/año
Datos del producto
Entrada (VCC) 16~40V Tamaño 35,4 × 25,1 × 12,7 mm
Ciclo de temperatura -55～ + 125℃, 10 veces peso 31g
método de enfriamiento Convección, refrigeración por aire forzado, conducción. Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho
Resaltar

FWD-100W-28S Aviación DC-DC

,

Módulo de alimentación CC-DC para la aviación

,

Módulo CC-DC de 100 W para la aviación
Deja un mensaje
Descripción de producto
Serie 1/16 BRICK POWER FWDC-100W-28S Módulo de potencia DC-DC de 60W
Características principales
  • Alta eficiencia: 90,3%
  • Potencia máxima de salida: hasta 100W
  • Aislamiento de entrada/salida: 1500VDC
  • Tamaño ultracompacto: 35,4 * 25,1 * 12,7 mm
  • Alta fiabilidad: Sin condensadores electrolíticos internos de aluminio y tantalio
  • Protección contra sobrecorriente, sobretensión y cortocircuito
  • Aplicaciones: Control industrial, radar, control de incendios, sistemas de misiles, sistemas de comunicación
Especificaciones del modelo
Modelo Entrada (VDC) Salida (VDC) Corriente de salida Onda Vp-p Eficiencia Tamaño
WBDC100W-28S3R3 16-40V 3,3V 20A 80mV 88% 35,4*25,1*12,7
WBDC100W-28S05 16-40V 5V 20A 80mV 88% 35,4*25,1*12,7
WBDC100W-28S08 16-40V 8V 125A 100mV 89% 35,4*25,1*12,7
WBDC100W-28S012 16-40V 12V 8,33A 100mV 90,3% 35,4*25,1*12,7
WBDC100W-28S15 16-40V 15V 6,66A 100mV 90% 35,4*25,1*12,7
WBDC100W-28S24 16-40V 24V 4,16A 150mV 90% 35,4*25,1*12,7
WBDC100W-28S28 16-40V 28V 3,57A 150mV 89% 35,4*25,1*12,7
WBDC100W-28S32 16-40V 32V 3,12A 100mV 89% 35,4*25,1*12,7
WBDC100W-28S36 16-40V 36V 2,77A 200mV 89% 35,4*25,1*12,7
Notas importantes
Todos los datos se prueban a +25°C a menos que se especifique lo contrario, bajo entrada/salida nominal, carga completa y carga resistiva pura.
Contáctenos para requisitos de voltaje de salida personalizados.
Los modelos con el sufijo "N" indican lógica negativa, configuración de brida-R.
Reglas de nomenclatura de sufijo más-M (activación de -55 grados): N-R-M
Parámetros de entrada
Parámetro de entrada Observación Mín. Típico Máx. Unidad
Rango de voltaje de entrada 28Vin 16 28 40 VDC
Voltaje de sobretensión de entrada Transitorio (1s)

50 VDC
Voltaje de encendido
14 15 16 VDC
Voltaje de apagado
13 14 15 VDC
Corriente de entrada sin carga Salida sin carga 48Vin
110
mA
Filtrado de entrada/salida Tipo π Multinivel
Lógica de habilitación Lógica positiva: Encendido (pin de habilitación abierto), Apagado (pin de habilitación cortocircuitado)
Lógica negativa: Apagado (pin de habilitación abierto), Encendido (pin de habilitación cortocircuitado)

Especificaciones generales
Especificación general Observación Mín. Típico Máx. Unidad
Voltaje de aislamiento de entrada/salida
1500

VDC
Voltaje de aislamiento de entrada/carcasa
1500

VDC
Voltaje de aislamiento de salida/carcasa
500

VDC
Resistencia de aislamiento DC500V 100

MΩ
Frecuencia de conmutación
200 320 4000 kHz
Temperatura de trabajo
-40
100 °C
Temperatura de almacenamiento
-55
125 °C
Protección A prueba de humedad, a prueba de niebla salina, a prueba de moho

Tamaño
35,4 * 25,1 * 12,7 mm
Método de enfriamiento Convección, enfriamiento por aire forzado, conducción

Peso
31 g
Estándares de prueba de selección
Proyecto de prueba Método Condición de prueba Grado Industrial Grado
Inspección visual interna GJB548B, 2017.1
100% 100%
Almacenamiento a alta temperatura GJB150.3A +125°C, 48h
100%
Almacenamiento a baja temperatura GJB150.3A -55°C, 48h
100%
Ciclo de temperatura GJB548B, 1010.1 -55～+125°C, 10 veces
100%
Prueba de voltaje intermedio - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48h Muestreo aleatorio 100%
Prueba eléctrica final Especificación del producto -40°C, +25°C, +85°C (Tc) 100% 100%
Inspección visual externa GJB548B, 2009.1
100% 100%

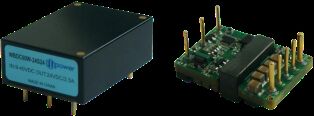

Dimensiones físicas
Tamaño: 33,2 mm (largo) * 22,8 mm (ancho) * 9,1 mm (alto)
FWD-100W-28S Serie 100W DC-DC módulo de energía con aislamiento 1500VDC y tamaño ultra-compacto para aplicaciones de aviación 0
Configuración de pines
Pin Símbolo Función
1 Vi- Entrada negativa
2 EN Extremo de control
3 Vi+ Entrada positiva
4 Vo+ Salida positiva
5 S+ Extremo de detección positivo
6 Trim Extremo de ajuste de voltaje
7 S- Extremo de detección negativo
8 Vo- Salida negativa
