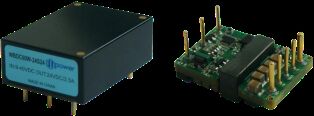

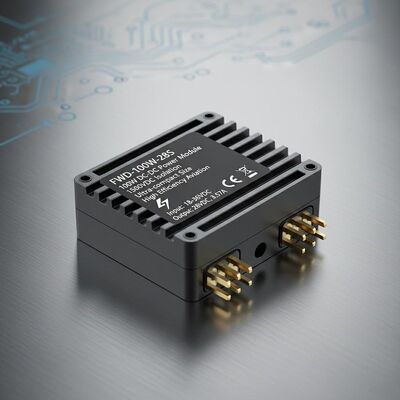

FWD-100W-28S Serie 100W DC-DC módulo de alimentación con aislamiento 1500VDC y tamaño ultracompacto para aplicaciones de aviación de alta eficiencia

Lugar de origen	Porcelana
Nombre de la marca	Forward
Número de modelo	Serie FWD-100W-48S
Cantidad de orden mínima	1
Tiempo de entrega	5-8 días laborables
Condiciones de pago	LC, T/T
Capacidad de la fuente	10000/año

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

Datos del producto

Entrada (VCC)	36~75V	Tamaño	35,4 × 25,1 × 12,7 mm
Ciclo de temperatura	-55～ + 125℃, 10 veces	Peso	31g
Método de enfriamiento	Convección, refrigeración por aire forzado, conducción.	Protección	A prueba de humedad, a prueba de niebla salina, a prueba de moho
Resaltar	Modulo de alimentación de aislamiento de 1500 VDC , Modulo de energía de aviación de tamaño ultracompacto , Alta eficiencia 90

Deja un mensaje

Descripción de producto

FWD-100W-48S Serie 1/16 BRICK POWER SERIES 60W módulo de energía CC-DC

Características clave

Alta eficiencia: 90,5%
Potencia máxima de salida: hasta 100 W
El aislamiento de entrada/salida: 1500VDC
Tamaño ultracompacto: 35,4 * 25,1 * 12,7 mm
Alta fiabilidad: no hay condensadores electrolíticos de aluminio y tántalo internos
Protección contra sobrecorriente, sobrevoltura y cortocircuito
Aplicaciones: Investigación militar, control industrial, radar, control de fuego, sistemas de comunicaciones

Especificaciones del modelo

Modelo	La velocidad de entrada (VDC)	Válvula de salida (VDC)	Corriente de salida	Ripple Vp-p	Eficiencia	Tamaño
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	De otro tipo	5 V	16A	80 mV	El 88%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovables.	De otro tipo	12 V	8.33A	100 mV	890,5%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de la atmósfera.	De otro tipo	15 V	6.66A	100 mV	900,5%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 será el siguiente:	De otro tipo	24 V	4.16A	150 mV	El 89%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	De otro tipo	28 V	3.57A	150 mV	El 89%	35.4 por 25.1 por 12.7

Notas importantes

Todos los datos se ensayarán a +25 °C, salvo que se especifique lo contrario, en condiciones de entrada/salida nominal, carga total y carga resistiva pura.

Póngase en contacto con nosotros para los requisitos de salida de voltaje personalizados.

Los modelos con "N" indican la lógica negativa, configuración de brida-R.

Reglas de denominación del sufijo más M (activación a 55 grados): N-R-M

Parámetros de entrada

Parámetro de entrada	En el caso de la	- ¿ Qué?	Típico	- ¿ Qué es?	Unidad
Rango de tensión de entrada	48Vin	36	48	75	VDC
Voltado de sobretensiones de entrada	Se trata de una serie de medidas de control de las emisiones.			80	VDC
Enciende el voltaje			33.6		VDC
Apague el voltaje			33.1		VDC
No hay corriente de entrada de carga	Salida sin carga 24Vin		110		- ¿Qué es?
Filtración de entrada/salida	Tipo π				Las condiciones de los productos
Habilitar la lógica	Lógica positiva: encendido (habilitar el pin abierto), apagado (habilitar el pin corto) Lógica negativa: apagado (habilitar el pin abierto), encendido (habilitar el pin corto)

Especificaciones generales

Especificaciones generales	En el caso de la	- ¿ Qué?	Típico	- ¿ Qué es?	Unidad
	Input/Output (Introducción y salida)	1500			VDC
Tensión aislante	Input/Output (Introducción y salida)	1500			VDC
	Ingreso/Revestimiento exterior	1500			VDC
	Producción/Revestimiento exterior	500			VDC
Resistencia al aislamiento	D.C.Las demás:	100			MΩ
Frecuencia de cambio		200	320	400	Khz
Temperatura de funcionamiento		-40 años.		100	°C
Almacenamiento temperatura		- 55 años		125	°C
Propiedades protectoras	A prueba de humedad, resistente a los saleros y al moho
Dimensiones exteriores	35.4 × 25. 1 por 12.7(- ¿ Qué? ×W ×H)				En el caso de los
Método de enfriamiento	Convección, enfriamiento por aire forzado, conducción
Peso	31				G

Normas de ensayo de selección

Proyecto de prueba	Método	Condición de ensayo	Grado industrial	Grado militar
Inspección visual interna	GJB548B, 2017.1		El 100%	El 100%
Almacenamiento a alta temperatura	GJB150.3A: las demás	+125°C, 48 horas		El 100%
Almacenamiento a baja temperatura	GJB150.3A: las demás	-55°C, 48 horas		El 100%
Ciclo de temperatura	GJB548B, 1010. ¿Qué quieres decir?1	-55°+125°C, 10 veces		El 100%
Pruebas de tensión intermedia	-	Tc = +25°C		El 100%
- ¿Qué es eso?		Tc = +85°C, 48 horas	Verificación aleatoria	El 100%
Prueba eléctrica final	Especificación del producto	-40°C, +25°C, +85°C (Tc)	El 100%	El 100%
Inspección visual externa	GJB548B, el año 2009.1		El 100%	El 100%

Las dimensiones físicas

Tamaño: 33,2 mm (longitud) * 22,8 mm (ancho) * 9,1 mm (altura)

Configuración del pin

El pin	El símbolo	Función
1	- ¿ Qué pasa?	Ingreso negativo
2	En el caso de los	Finalidad de control
3	Vi+	Ingreso positivo
4	Vo+	Resultado positivo
5	S+	Detección final positiva
6	El recorte	Finalización del ajuste de voltaje
7	- ¿ Qué?	Captación de extremo negativo
8	- ¿ Qué es eso?	Producción negativa
