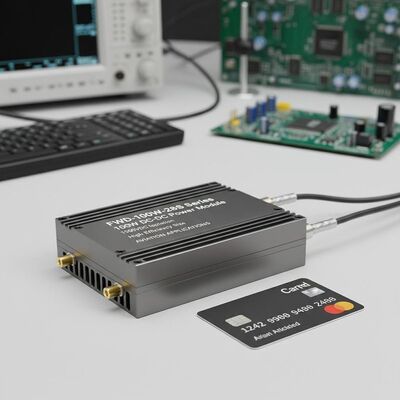

FWD-100W-28S Serie 100W DC-DC módulo de alimentación con aislamiento 1500VDC Tamaño ultracompacto y alta eficiencia para aplicaciones de aviación

Lugar de origen	Porcelana
Nombre de la marca	Forward
Número de modelo	Serie FWD-100W-28S
Cantidad de orden mínima	1
Tiempo de entrega	5-8 días laborables
Condiciones de pago	LC, T/T
Capacidad de la fuente	10000/año

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

Datos del producto

Entrada (VCC)	16~40V	Tamaño	35,4 × 25,1 × 12,7 mm
Ciclo de temperatura	-55～ + 125℃, 10 veces	Peso	31g
Método de enfriamiento	Convección, refrigeración por aire forzado, conducción.	Protección	A prueba de humedad, a prueba de niebla salina, a prueba de moho
Resaltar	Modulo de potencia aislante de 1500 VDC , Módulo de alimentación CC-CC de tamaño ultracompacto , Módulo de potencia de alta eficiencia

Deja un mensaje

Descripción de producto

Modulo de alimentación de corriente continua de 100 W de la serie FWD-100W-28S

Módulo de alimentación DC-DC de ladrillo 1/16 ultracompacto con aislamiento de 1500VDC, diseñado para aplicaciones militares y de aviación exigentes.

Características clave

Alta eficiencia: hasta el 90,3%
Potencia de salida máxima: 100 W
El aislamiento de entrada/salida: 1500VDC
Tamaño ultracompacto: 35,4 × 25,1 × 12,7 mm
Alta fiabilidad: no hay condensadores electrolíticos de aluminio o tantalio internos
Protección integral: sobre corriente, sobre voltaje y protección contra cortocircuito
Aplicaciones: Investigación militar, control industrial, radar, control de fuego, misiles y sistemas de comunicación

Especificaciones del modelo

Modelo	La velocidad de entrada (VDC)	Válvula de salida (VDC)	Corriente de salida	Ripple Vp-p	Eficiencia	Tamaño
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los motores de combustión.	16 a 40 V	3.3V	20A	80 mV	El 88%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	16 a 40 V	5 V	20A	80 mV	El 88%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	16 a 40 V	8 V	Las demás:	100 mV	El 89%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	16 a 40 V	12 V	8.33A	100 mV	900,3%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	16 a 40 V	15 V	6.66A	100 mV	El 90%	35.4 por 25.1 por 12.7
Se aplicará el método de ensayo.	16 a 40 V	24 V	4.16A	150 mV	El 90%	35.4 por 25.1 por 12.7
Se aplicará el procedimiento siguiente:	16 a 40 V	28 V	3.57A	150 mV	El 89%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 es el valor de las emisiones de CO2.	16 a 40 V	32 V	3.12A	100 mV	El 89%	35.4 por 25.1 por 12.7
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.	16 a 40 V	Las demás:	2.77A	200 mV	El 89%	35.4 por 25.1 por 12.7

Notas importantes

Todos los datos se ensayarán a +25 °C, salvo que se especifique lo contrario, en condiciones de entrada/salida nominal, carga total y carga resistiva pura.

Póngase en contacto con nosotros para los requisitos de salida de voltaje personalizados.

Los modelos con "N" indican la lógica negativa, configuración de brida-R.

Reglas de denominación del sufijo más M (activación a 55 grados): N-R-M

Parámetros de entrada

Parámetro de entrada	En el caso de la	- ¿ Qué?	Típico	- ¿ Qué es?	Unidad
Rango de tensión de entrada	28Vin	16	28	40	VDC
Voltado de sobretensiones de entrada	Se trata de una serie de medidas de control de las emisiones.			50	VDC
Enciende el voltaje		14	15	16	VDC
Apague el voltaje		13	14	15	VDC
No hay corriente de entrada de carga	Salida sin carga 48Vin		110		- ¿Qué es?
Filtración de entrada/salida	Tipo π	Las condiciones de los productos

Habilitar la lógica: lógica positiva - encendido (habilitar el pin abierto), apagado (habilitar el pin acortado)
Lógica negativa - Apagar (habilitar el pin abierto), encender (habilitar el pin corto)

Especificaciones generales

Especificación general	En el caso de la	- ¿ Qué?	Típico	- ¿ Qué es?	Unidad
Válvula de aislamiento de entrada/salida		1500			VDC
Voltagem de entrada/aislamiento de la carcasa		1500			VDC
Voltado de salida/aislamiento de la carcasa		500			VDC
Resistencia al aislamiento	Válvulas de corriente	100			MΩ
Frecuencia de cambio		200	320	4000	velocidad
Temperatura de trabajo		-40 años.		100	°C
Temperatura de almacenamiento		- 55 años		125	°C
Protección	A prueba de humedad, a prueba de sal, a prueba de moho
Tamaño		35.4 × 25.1 × 12.7			En el caso de los
Método de enfriamiento	Convección, enfriamiento por aire forzado, conducción
Peso		31			G

Normas de ensayo de selección

Proyecto de prueba	Método	Condición de ensayo	Grado industrial	Grado militar
Inspección visual interna	GJB548B, 2017.1		El 100%	El 100%
Almacenamiento a alta temperatura	GJB150.3A: las demás	+125°C, 48 horas		El 100%
Almacenamiento a baja temperatura	GJB150.3A: las demás	-55°C, 48 horas		El 100%
Ciclo de temperatura	GJB548B, 1010. ¿Qué quieres decir?1	-55°+125°C, 10 veces		El 100%
Pruebas de tensión intermedia	-	Tc = +25°C		El 100%
- ¿Qué es eso?		Tc = +85°C, 48 horas	Verificación aleatoria	El 100%
Prueba eléctrica final	Especificación del producto	-40°C, +25°C, +85°C (Tc)	El 100%	El 100%
Inspección visual externa	GJB548B, el año 2009.1		El 100%	El 100%

Las dimensiones físicas

Para los vehículos de las categorías M1, M2 y N3

Diagrama de configuración del pin

Configuración del pin

El pin	El símbolo	Función
1	- ¿ Qué pasa?	Ingreso negativo
2	En el caso de los	Finalidad de control
3	Vi+	Ingreso positivo
4	Vo+	Resultado positivo
5	S+	Detección final positiva
6	El recorte	Finalización del ajuste de voltaje
7	- ¿ Qué?	Captación de extremo negativo
8	- ¿ Qué es eso?	Producción negativa
